ATIM ARM® SERİSİ ENDÜSTRİYEL RADYO MODEMLER
Yeni ARM radyo modem serisi, kablolamanın maliyetli olduğu, aşırı duyarlılık gerektiren yerler (baraj, meteoroloji istasyonu, su deposu, mekanik kurulumlar gibi) ya da hareketli cihazlar (forkliftler, robotlar, vinçler gibi) için, uzaktan kumanda, izleme, telemetri, veri transferi gibi uygulamalarda mükemmel sonuçlar vermektedir. Cihaz arayüzlerinin çeşitliliği, analog ya da dijital bilginin, seri ya da ethernet protokolleri ile, bir noktadan diğerine, uzun mesafeler boyunca iletimini mümkün kılmaktadır.
- Arayüzler: Dijital, analog, RS232, RS 485, Ethernet
- Frekans Aralığı: 433MHz, 868MHz, 915MHz (ABD için)
- Lisansa gerektırmeyen frekans bandı - Avrupa Standartı
- Uzun mesafede 500mW'a kadar ERP
- Konfigürasyon: Hayes Komutları ve Windows Uygulamaları ile
- G /Ç kartları kullanılarak genişletilebilir
- DIN ray montajı için kapalı metal kutu
- Az güç harcayan model |
 |
| |
|
MODELLER :
--> ARM-D : Sayısal ( 2 adet, 0 - 24V DC Giriş / Çıkış )
--> ARM-DA : Sayısal ve Analog ( 2 adet 0 - 24V DC Giriş/çıkış + 1 adet 0-20mA Giriş/Çıkış )
--> ARM-S : Seri Arabirim ( RS232 / RS485 )
--> ARM-SE : Seri ( RS232 / RS485 ) ve Ethernet ( RJ45 ) Arabirim
--> ARM-X : Genişletme Modulü ( Giriş / Çıkış sayısını arttırmak için; 32 Sayısal, 16 Analog G/Ç 'ye kadar. )
--> ARM-IO : Düşük Güç Tüketimli Ekonomik Radyo Modem Serisi
--> TELEMETRİ :Telemteri Uygulamaları İçin Düşük Güç Tüketimli Model
ANTENLER :
--> 2.4GHz Antenler
--> 433/868MHz Antenler
UYGULAMALAR :
--> Uygulamalar
TEKNİK ÖZELLİKLER
GİRİŞ - ÇIKIŞ |
|
Digital |
Analog |
Seri |
Ethernet |
Giriş(ler) |
Çıkış(lar) |
Giriş(ler) |
Çıkış(lar) |
ARM-D |
2 |
2 |
- |
- |
(ayarlanabilir) |
- |
ARM-DA |
2 |
2 |
1 |
1 |
(ayarlanabilir) |
- |
ARM-S |
1 |
1 |
- |
- |
RS232 or RS485 |
- |
ARM-SE |
1 |
1 |
- |
- |
RS232/485 seri port (1 adet) |
10/100 base Tx (RJ45) ethernet port (1 adet) |
ARM-X |
n |
n |
n |
n |
- |
- |
FREKANS BANDLARI |
433 MHz |
868 MHz |
915 MHz* |
2.4 GHz |
4 |
4 |
n.c. |
- |
4 |
4 |
n.c. |
- |
4 |
4 |
n.c. |
Q4/04 |
RADYO İLETİŞİM ÖZELLİKLERİ |
| |
Frekans |
433 MHz |
868 MHz |
ISM Band |
433.100 - 434.600 MHz |
868 MHz |
Excursion |
+/- 9.6 KHz |
Kanal Aralığı |
100 kHz |
50 kHz |
Güç |
10 mW (max. authorized) |
2 versions: 10 / 500 mW |
Modülasyon |
FSK |
Kanal Sayısı |
16 |
İletişim Hızı |
1,200 - 76,800 bps (19,200 bps ilk ayar) |
Alıcı Duyarlılığı |
-112 dBm @ 19,200 bps |
Anten Konnektörü |
SMA Dişi |
ÇALIŞMA MODLARI
- Geçirgen Mod (*)
- Güvenli Mod
-
Tekrarlayıcı Mod
-
I/O mirroring Mod
- Modbus Protokol
|
Modem Arm Bileşeni
|
(*) ARM-S ve ARM-E modellerinde default olarak mevcut.
Çalışma modu, ya Hayes komutları kullanılarak, ya da Windows'da çalışan A.R.M. Manager yazılımıyla seçilebilir.

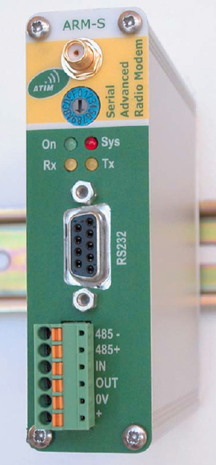

ARM-S SERİ RS232 / RS485 RADYO MODEM
ARM-S radyo modem, 1 dijital giriş ve 1 dijital çıkışla, RS232 ya da RS485 protokolleri üzerinden seri dijital cihazları(PLC, terminaller vb.) birbirine kablosuz olarak bağlamak için bir seri port sağlar. Modüler yapısı sayesinde, değişik ihtiyaçlara göre genişletme üniteleri eklenebilir (standart G/Ç'lar ya da özel modüller gibi). Değişik modlarda çalışabilir: Geçirgen, güvenli ve Modbus protokol.
A.R.M. serisinin diğer ethernet ya da dijital radyo modemleriyle kablosuz iletişim mimarisi açısından tam uyumludur.
|
ARM-S Radyo Modem
|
Güç Kaynağı |
10 - 30 Vdc
Tüketim:0.6mA/50mA |
Seri |
RS232 |
Akış kontrollü Asenkron mod (RTS, CTS) |
RS485 |
2-telli |
Dijital
Giriş
(x 1) |
Tip |
Optik-isolatörlü, ortak şasi |
Voltaj aralığı yüksek |
8 - 30 Vdc |
Max. voltaj düşük |
6V @ 800 µA |
Filtreleme |
2 ms |
Max. giriş frekansı |
12.5 Hz |
Dijital
Çıkış(x 1) |
Tip |
MOSFET akım kaynağı |
Voltaj aralığı |
10 - 30 Vdc |
Akım yükü max. |
0.5 A |
Kısa devre korunması |
0.7A - 1.5 A |
Sızıntı akımı |
100 µA |

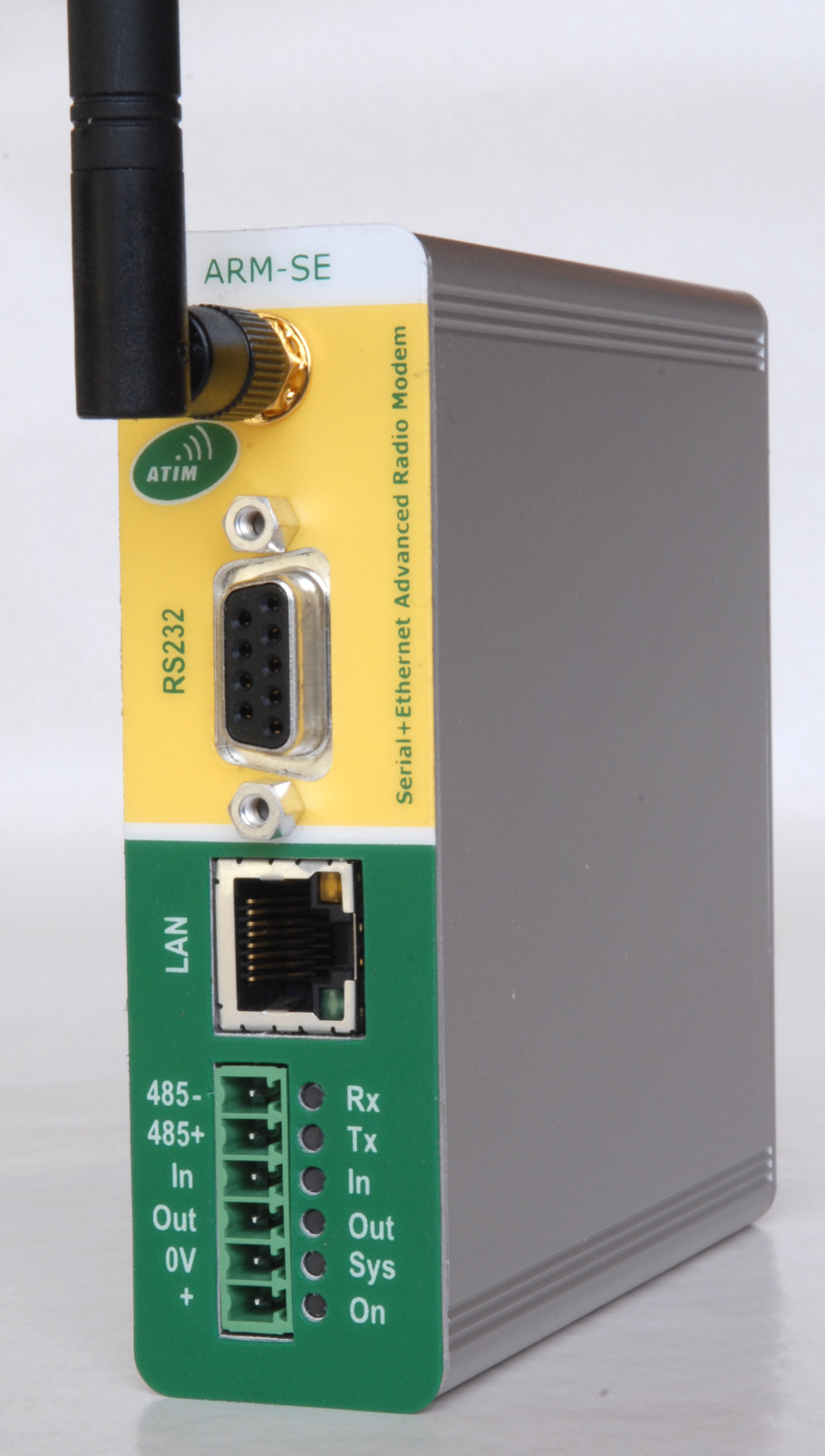

ARM - SE ( SERİ VE ETHERNET RADYO MODEM )
- 1 RS232/485 seri port,
- 1 10/100 Tx (RJ45) Ethernet port,
- NLOS çalışabilme özelliği,
- Lokalden ve uzaktan web sayfası aracılığı ile konfigürasyon kolaylığı,
- ARM-LP modülleri ile oluşturulan sensör network ile master modda iletişim kurabilme özelliği,
- Diğer tüm ARM modelleri ile tam uyumlu.
Uygulamalar:
Endüstri, inşaat sektörü, enerji sektörü, kent uygulamaları, kamu uygulamaları,vb.
PLC ile bağlantı, sensör network kurulumu, telemetri, uzaktan kontrol ve yönetim, hareketli vinçler ve dönen makineler gibi gömülü sistem çözümleri, yol işaretleri, sinyalizasyon şebekesi yönetimi vb. |
|

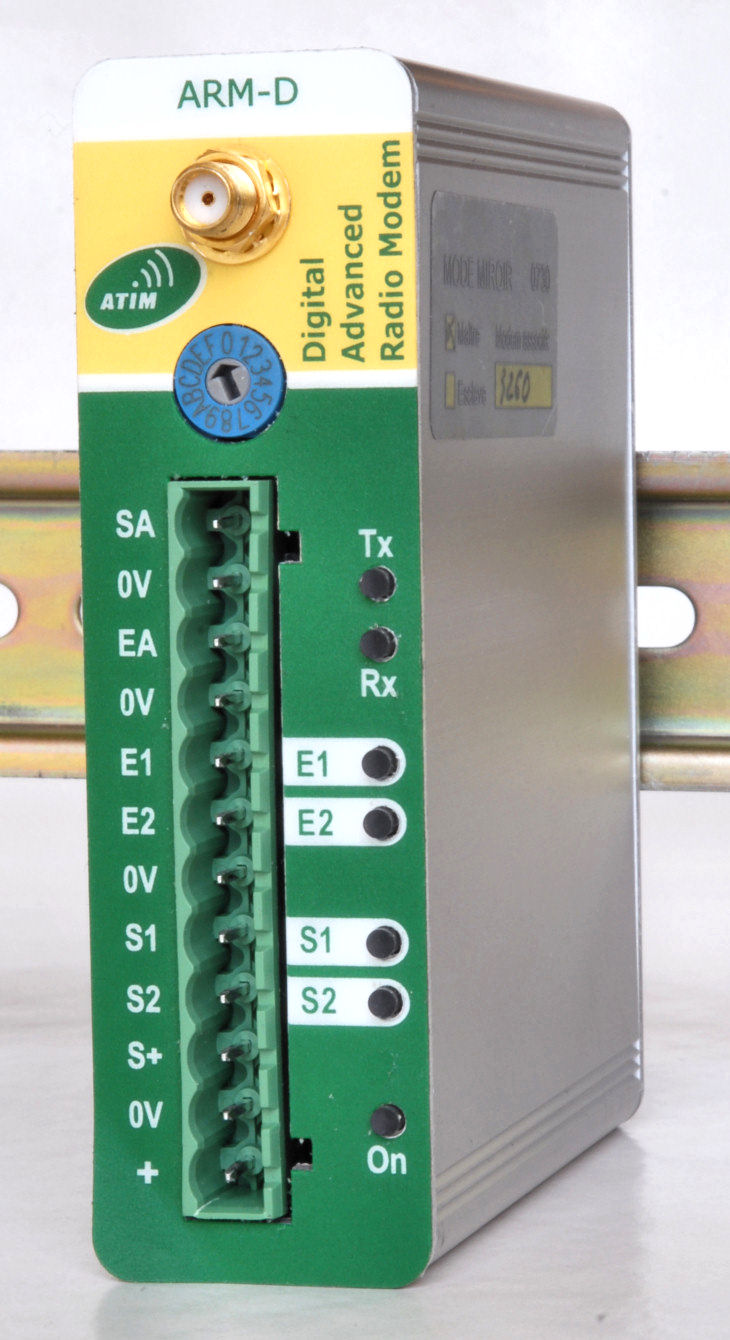

ARM-D DİJİTAL RADYO MODEM
Uzaktan kontrol-kumanda, kontak transferi, uzak cihaz senkronizasyonu, vb...
ARM-D radyo modem, 2 dijital giriş, kısa devre korumalı 2 dijital Vmos çıkış ile seçimlik olarak 1 analog giriş ve 1, 4-20mA ya da 0-5V analog çıkış (ARM-DA versiyonu) sağlar.
Üzerindeki alıcı sinyal seviye LED'i, alınan radyo sinyalinin kalitesini gösterir: Yeşil (iyi), Turuncu (orta), kırmızı (kötü).
Çeşitli modlarda çalışabilir:
-
Mirroring (bir modülden gelen verilerin, diğer modüle olduğu gibi her iki yönde aktarılması)
- Trigger (sadece girişlerden birinin durumunun değişmesi durumunda veri gönderilmesi)
-
Modbus slave (giriş ve çıkışların yazılması ve bir ARM-S ya da ARM-E radyo modem tarafından okunması durumu)
Sadece modemin konfigürasyonu için bir seri RS232 port mevcuttur (Windows'dan bir yardımcı yazılım ile ya da bir Hayes komutu olarak).
A.R.M. Serisinin, diğer ethernet ya da dijital radyo modemleriyle kablosuz iletişim mimarisi açısından tam uyumludur.
| Güç Kaynağı |
10 - 30 Vdc
Tüketim stdbymode: ~1 mA |
Dijital Giriş
(x 2) |
Tip |
Optik-izolatör, ortak şasi |
Voltaj aralığı yüksek |
8 - 30 Vdc |
Max. voltaj düşük |
6V @ 800 µA |
Filteleme |
2 ms |
Max. giriş frekansı |
12.5 Hz |
Digital Çıkış
(x 2) |
Tp |
MOSFET akım kaynağı |
Voltaj aralığı |
10 - 30 Vdc |
Yükleme akımı max. |
0.5 A |
Kısa Devre korunması |
0.7A - 1.5 A |
Sızıntı akımı |
100 µA |
|
